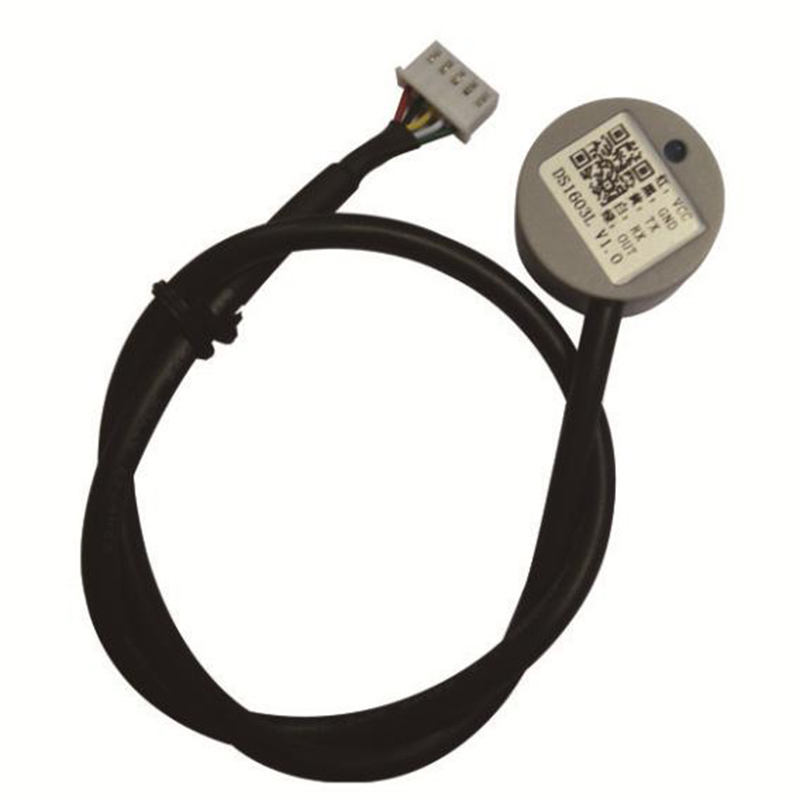

声波液位探测传感器  型号:DFHB1603 库号：D394273

产品阐述

采用声波穿透，实现对容器内的液体高度非接触探测，把液体高度值转化成电信号输出。

产品特点

1、实现非接触探测，不接触被测液体

2、精度高,实时输出液体高度值

3、适用各种不同密度、形态的液体

4、适用各种材质及厚度的容器

5、体积小、易安装，适用各种液体探测场合

6、产品性能，抗干扰能力强适用范围

本产品适用于各种液体实时探测，特别适用于不能接触液体的探测。已经应用于，饮料、家用电器、医疗设备、饮水设备、化工设备、工业自动化、各行业危险液体物品探测。

电器参数

参数项 DS1603 单位 备注

工作电压 3.3-12 V DC

平均电流 <35 mA （1）

盲区距离 ≤50 mm （2）

探测液位高度 50-2000 mm （2）

工作周期 1 S

输出方式 UART串口

分辨率 1 mm

有液体响应时间 2 S

无液体响应时间 10 S

常温精度 ±(3+H*0.5%) mm （3）

ESD ±4/±8 KV （4）

备注：

1、5V供电，1S工作周期测试所得数据。

2、常温下10mm厚度钢板容器，容器直径400mm测试水所得数据。

3、常温下10mm厚度钢板容器测试水所得数据，H表示当前液位高度。

4、探头外壳、输出引线符合IEC61000-4-2标准。
