华睿科技R5000系列1200万像素卷帘快门15fps千兆工业以太网接口黑白智能读码器

R5120MG-00C-NGG01 华睿科技R5000系列1200万像素1/1.7英寸CMOS卷帘快门15fps千兆工业以太网接口黑白智能读码器 功能特性

卷帘快门，CMOS系列化产品；

支持软件触发/外部触发/自由运行等多种触发模式；

千兆工业以太网接口；

丰富的IO接口，RS232、隔离输入和隔离输出；

支持C-mount镜头

工业级M12连接器，IP67防护等级；

丰富的读码，一维码CODE128/EAN等，二维码Data Matrix/QR等。

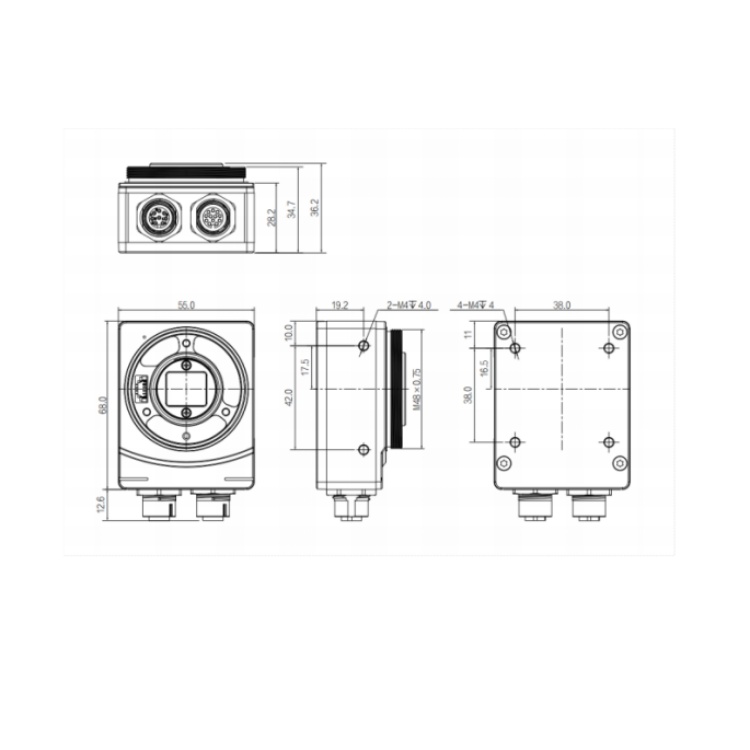

R5120MG-00C-NGG01 华睿科技R5000系列1200万像素1/1.7英寸CMOS卷帘快门15fps千兆工业以太网接口黑白智能读码器 结构尺寸图（mm）：

R5120MG-00C-NGG01 华睿科技R5000系列1200万像素1/1.7英寸CMOS卷帘快门15fps千兆工业以太网接口黑白智能读码器 技术参数

型号 R5120MG-00C-NGG01

基本参数

分辨率 4000 × 3000

zui大帧率 15fps

Sensor类型 1/1.7英寸CMOS

快门方式 ROLLING

像元 1.85 μm × 1.85 μm

黑白/彩色 黑白

镜头接口 C-MOUNT

触发方式 软件触发/外部触发/自由运行等多种触发模式

配套软件 EasyID

认证 CE，FCC，KC

功能

丰富的读码类型 一维码：Code 39，Code

93，Code128，CodaBar，EAN8，EAN13，UPCA，UPCE，ITF25，2of5（Industrial2

of5），standard25，GS1-128等； 二维码：QR/Data Matrix/MQR/GS1

DM/GS1QR等）； 码质量评价：ISO/IEC 29158(AIM-DPM), ISO/IEC 15415, ISO/IEC

15416；

性能参数 zui大读取速度 60个/s

接口参数

连接器 2个工业级M12连接器，分别是以太网、GPIO接口

网络接口 千兆以太网

GPIO接口 12芯IO接口，RS232、2路隔离输入、3路隔离输出

通信方式 RS232，以太网

通讯协议

SDK，TCP Client，TCP

Server，FTP，RS232，Profinet、Modbus、EtherNet/IP、MC(SLMP)、FINS/UDP、FI

NS/TCP

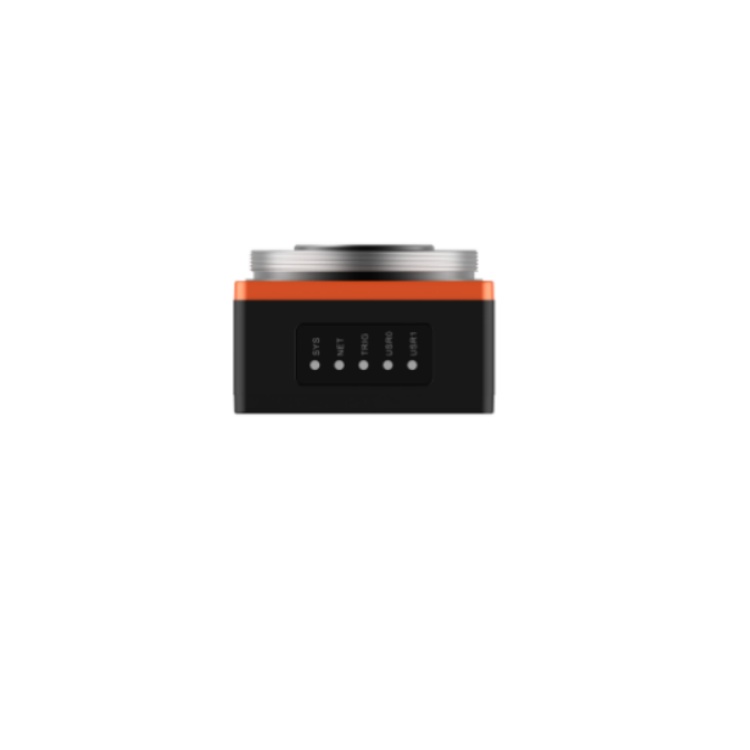

LED指示灯 电源、网络、触发

电源

供电方式 24VDC

功耗 ≤4.0W@24VDC（不含自带光源）

结构

产品尺寸 68mm×55mm×28mm(不含镜头座和接口高度）

净重 ＜200 g

防护等级 IP67（在正确安装适当镜头罩的情况下）

外壳材料 铝合金

工作环境

工作温度 -20℃～+50℃

工作湿度 20%～95%，无冷凝（在正确安装适当镜头罩的情况下）

储存温度 -30℃～+80℃

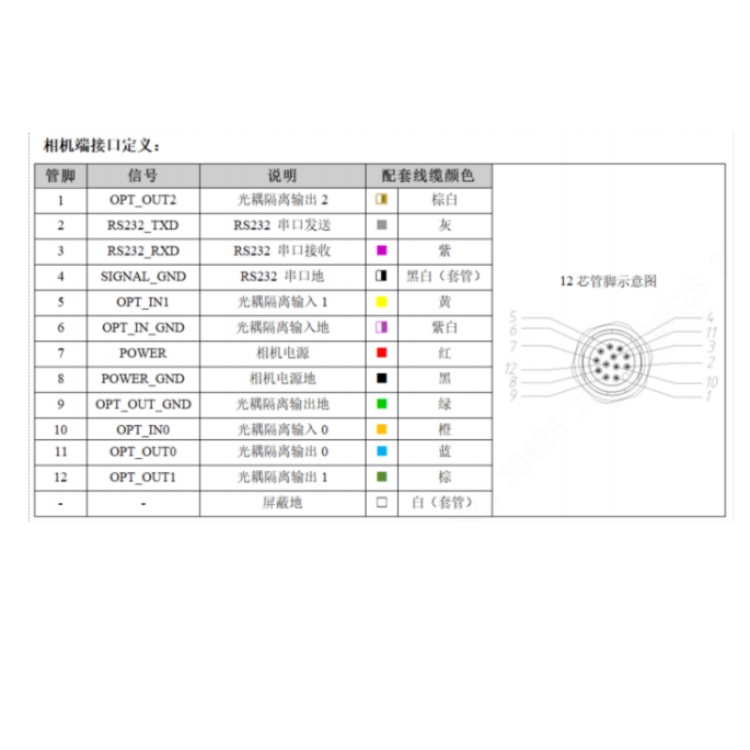

R5120MG-00C-NGG01 华睿科技R5000系列1200万像素1/1.7英寸CMOS卷帘快门15fps千兆工业以太网接口黑白智能读码器 接口定义：
