华睿科技L系列2K高清全局行频49kHz镜头接口M42x1黑白千兆网口线阵相机

L5022MG141 华睿科技L系列2K高清全局行频49kHz镜头接口M42x1黑白千兆网口线阵相机 功能特性

支持亮度增强，伽马矫正，LUT等ISP功能；

支持目标亮度的亮场校正；

支持多种图像数据格式输出；

支持DC12V-24V宽压供电；

符合CE,FCC认证。

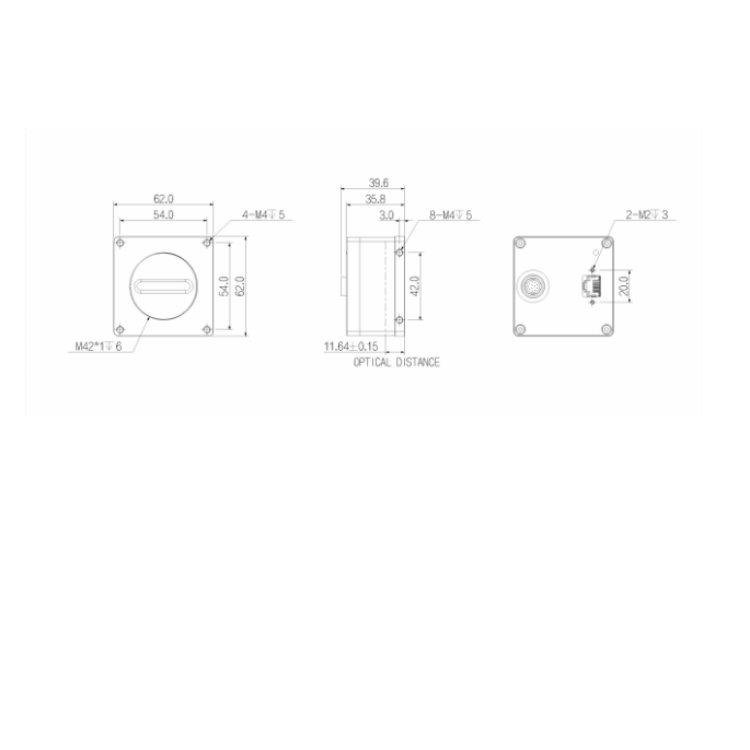

L5022MG141 华睿科技L系列2K高清全局行频49kHz镜头接口M42x1黑白千兆网口线阵相机 结构尺寸图（mm）：

L5022MG141 华睿科技L系列2K高清全局行频49kHz镜头接口M42x1黑白千兆网口线阵相机 技术参数

型号 L5022MG141

基本参数

传感器 2K

传感器类型 CMOS

快门类型 Global

分辨率 2048 × 1

行频 49 kHz

位深 12

黑白/彩色 黑白

像元 14 μm × 14 μm

图像参数

信噪比 >38dB

动态范围 66dB

图像格式 Mono8/10/12/10Packed/12Packed

ROI 支持

X翻转 支持

增益 1~32

伽马 范围0~4，支持LUT

快门曝光 8μS~100S

图像采集模式 软件触发/硬件触发/自由运行

FPN 支持

性能参数

配置通道 支持2组用户自定义配置保存

缓存 512MB数据缓存

接口参数

接口 GigE

GPIO接口 2路差分输入，2路单端输入，1路差分输出，1路GPIO

镜头接口 M42 x 1

电源参数

供电方式 通过12芯Hirose接口直流供电,电压范围12V~24V

功耗 12V≈4.5W

结构参数

产品尺寸 62mm×62mm×35.8mm(不含后壳接口)

净重 240 g

环境参数

储存温度 - 30℃~+80℃

工作温度 - 30℃~+50℃

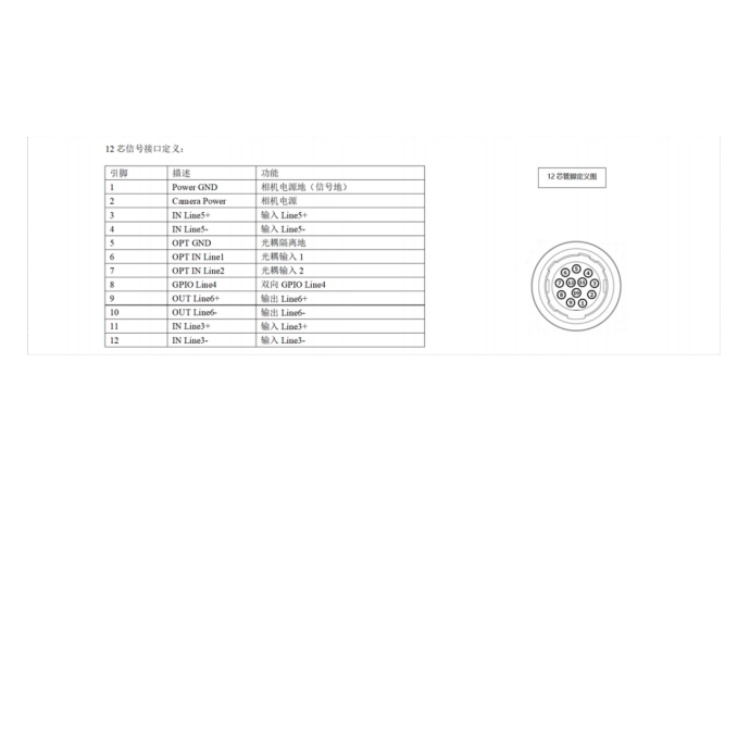

L5022MG141 华睿科技L系列2K高清全局行频49kHz镜头接口M42x1黑白千兆网口线阵相机 接口定义：

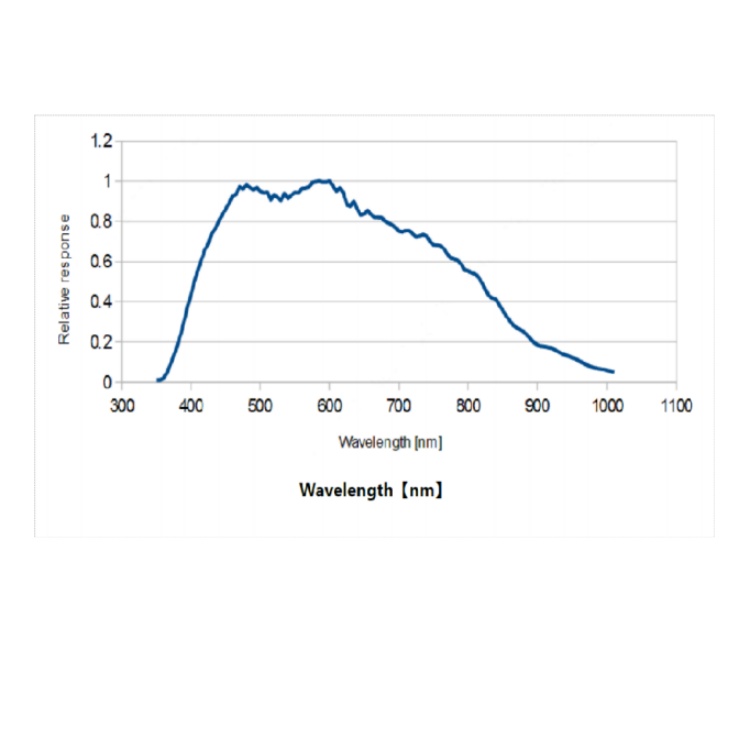

L5022MG141 华睿科技L系列2K高清全局行频49kHz镜头接口M42x1黑白千兆网口线阵相机 光谱曲线图：
