华睿科技A系列2500万像素1.1英寸Gpixel CMOS全局快门30fps黑白CameraLink接口小面阵相机

A5B57MK200 华睿科技A系列2500万像素1.1英寸Gpixel CMOS全局快门30fps黑白CameraLink接口小面阵相机 功能特性

CameraLink接口，base/medium/Full/Deca模式。zui高提供6.88Gbps有效带宽。

支持软件触发/硬件触发/自由运行等多种模式。

支持多种图像数据格式输出、ROI、镜像等。

符合CameraLink V2.0协议和GenICam标准。

符合GenCP V1.1标准通信协议。

支持PoCL供电。

符合CE，FCC，UL，RoHS认证。

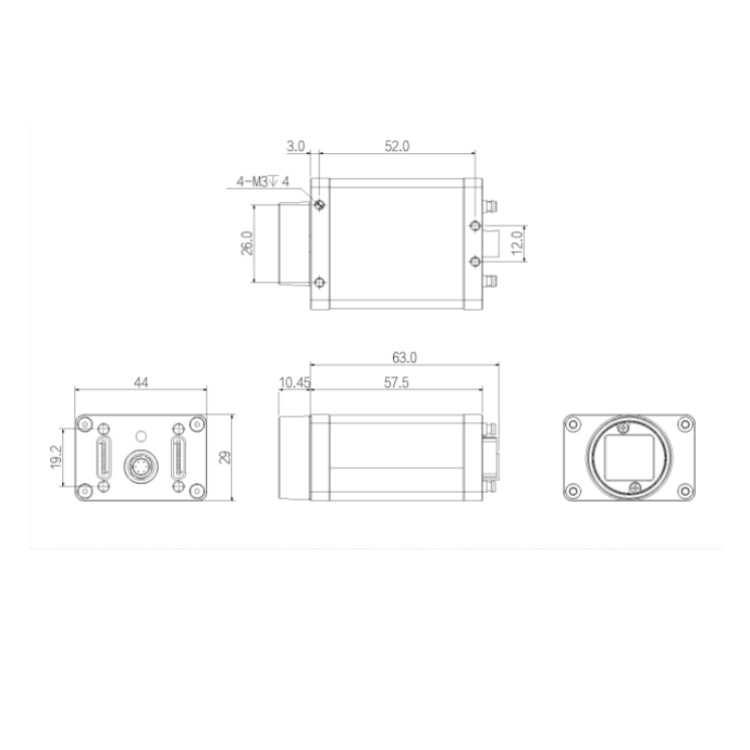

A5B57MK200 华睿科技A系列2500万像素1.1英寸Gpixel CMOS全局快门30fps黑白CameraLink接口小面阵相机 结构尺寸图（mm）：

A5B57MK200 华睿科技A系列2500万像素1.1英寸Gpixel CMOS全局快门30fps黑白CameraLink接口小面阵相机 技术参数

型号 A5B57MK200

基本参数

传感器 Gpixel

传感器类型 1.1英寸CMOS

快门类型 Global

分辨率 5120 × 5120

帧率 30 fps

位深 10

黑白/彩色 黑白

像元 2.5 μm × 2.5 μm

图像参数

像素 25 MP

信噪比 ＞35 dB

动态范围 ＞64 dB

图像格式 Mono8/10

Binning 不支持

Decimation 不支持

ROI 支持

X翻转 不支持

Y翻转 支持

增益 1~32

白平衡 支持

伽马 不支持

快门曝光 35 μs~1 s

图像采集模式 软件触发/硬件触发/自由运行

SPC 不支持

FPN 不支持

性能参数

配置通道 支持2组用户自定义配置保存

支持时钟 34M/51M/68M/85M

接口参数

接口 CameraLink

GPIO接口 6芯Hirose接口：1路光耦隔离输入，1路光耦隔离输出，1路不带光耦隔离可配置输入输出

镜头接口 C-mount

电源参数

供电方式 PoCL或者通过Hirose接口直流供电，电压范围9至24V

功耗 ≈4 W

结构参数 产品尺寸 29 mm × 44 mm × 58 mm(不含镜头座和后壳接口)

结构参数 净重 100 g

环境参数

储存温度 -30℃~+80℃

工作温度 -30℃~+50℃

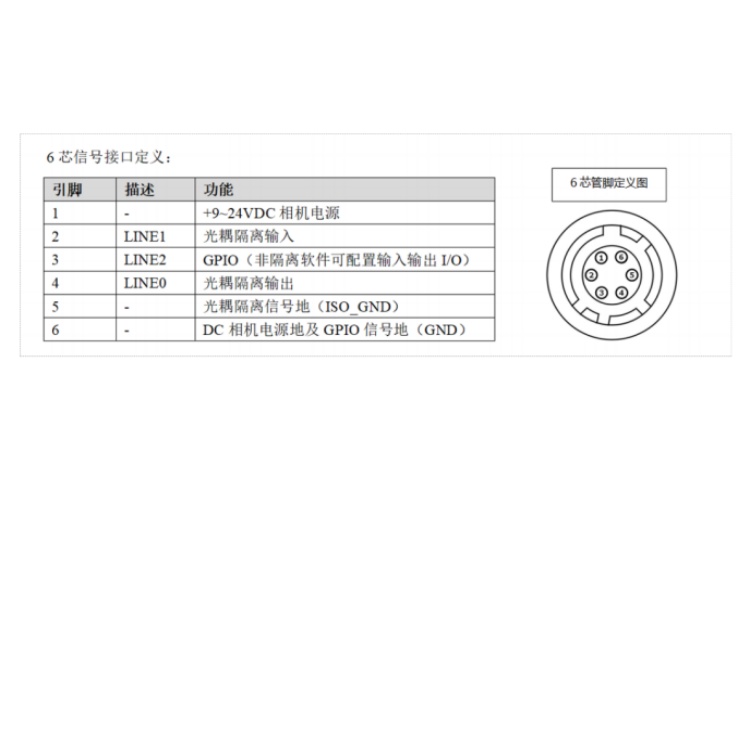

A5B57MK200 华睿科技A系列2500万像素1.1英寸Gpixel CMOS全局快门30fps黑白CameraLink接口小面阵相机 接口定义：

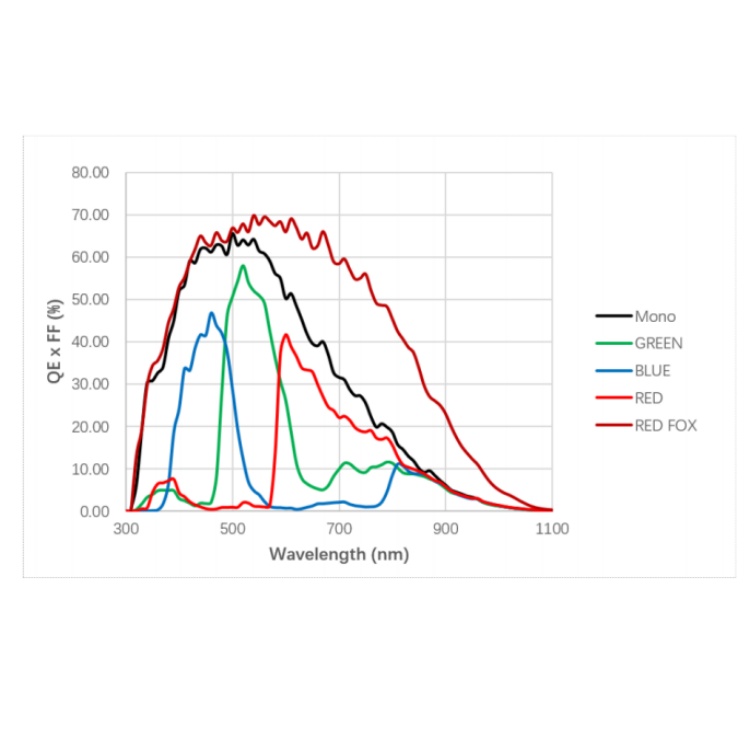

A5B57MK200 华睿科技A系列2500万像素1.1英寸Gpixel CMOS全局快门30fps黑白CameraLink接口小面阵相机 光谱曲线图：
