华睿科技130万像素1/2.7英寸CMOS全局快门201fps USB3.0接口 AB系列彩色单板相机

AB3138CU000 华睿科技130万像素1/2.7英寸CMOS全局快门201fps USB3.0接口 AB系列彩色单板相机 功能特性：

USB3.0接口，5Gbps理论传输带宽，USB接口供电；

结构紧凑，尺寸为35mm*35mm*19mm；

128MB 板上缓存用于突发模式下数据传输或图像重传；

支持软件触发/硬件触发/自由运行等多种模式；

支持锐度,降噪,伽马校正,查找表,黑电平校正,亮度,对比度等 ISP 功能；

彩色相机支持插值,白平衡,颜色转换矩阵,色度,饱和度等；

支持多种图像数据格式输出,ROI,Binning,镜像等；

兼容USB3 Vision 协议和GenICam标准；

符合CE,FCC,RoHS认证。

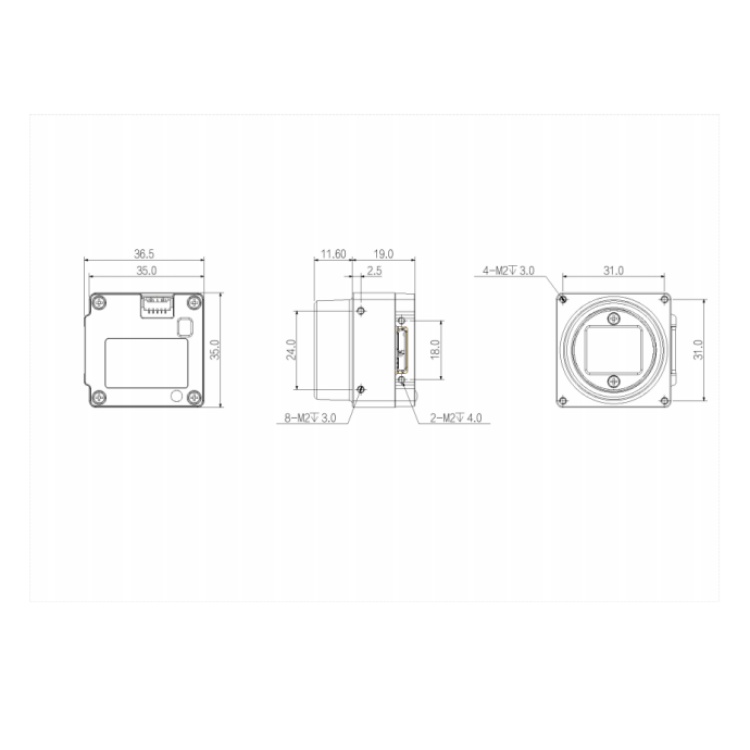

AB3138CU000 华睿科技130万像素1/2.7英寸CMOS全局快门201fps USB3.0接口 AB系列彩色单板相机 结构尺寸图（mm）：

AB3138CU000 华睿科技130万像素1/2.7英寸CMOS全局快门201fps USB3.0接口 AB系列彩色单板相机 技术参数：

型号 AB3138CU000

基本参数

传感器 SS

传感器类型 1/2.7英寸CMOS

快门类型 Global

分辨率 1280 × 1024

帧率 201 fps

位深 10

黑白/彩色 彩色

像元 4.0 μm × 4.0 μm

图像参数

像素 1.3 MP

信噪比 40 dB

动态范围 60 dB

图像格式 BayerRG8/BayerGB8/BayerRG10/BayerGB10/BayerRG10Packed/BayerGB10Packed

ROI 支持

X翻转 支持

Y翻转 支持

增益 1~32

白平衡 支持

伽马 范围0~4,支持LUT

快门曝光 10 μs~1 s

图像采集模式 软件触发/硬件触发/自由运行

SPC 支持

性能参数

配置通道 支持2组用户自定义配置保存

缓存 64 MB

接口参数

接口 USB 3.0

GPIO接口 标准5芯触发接口：1路光耦隔离输入；1路光耦隔离输出；1路不带光耦隔离可配置输入输

出；

镜头接口 C-mount

电源参数

供电方式 USB接口供电

功耗 ≈2.8 W

结构参数

产品尺寸 35 mm × 35 mm × 19 mm

净重 68 g

环境参数

储存温度 - 30℃~+80℃

工作温度 - 30℃~+50℃

AB3138CU000 华睿科技130万像素1/2.7英寸CMOS全局快门201fps USB3.0接口 AB系列彩色单板相机 接口定义：

AB3138CU000 华睿科技130万像素1/2.7英寸CMOS全局快门201fps USB3.0接口 AB系列彩色单板相机 光谱曲线图：
