华睿科技6500万像素全局快门71fps CXP-12接口AX系列黑白大面阵相机

AX0657MP4-150 华睿科技6500万像素全局快门71fps CXP-12接口AX系列黑白大面阵相机 功能特性

CoaxPress使用CXP-12，理论带宽4 x 12.5Gbps；

支持外部触发/自由运行等多种触发模式；

支持多种图像数据格式输出、ROI等功能；

支持PoCXP供电和DC 24V外部供电；

兼容CoaXPress协议和GenICam标准；

符合CE、FCC、KC、RoHS认证。

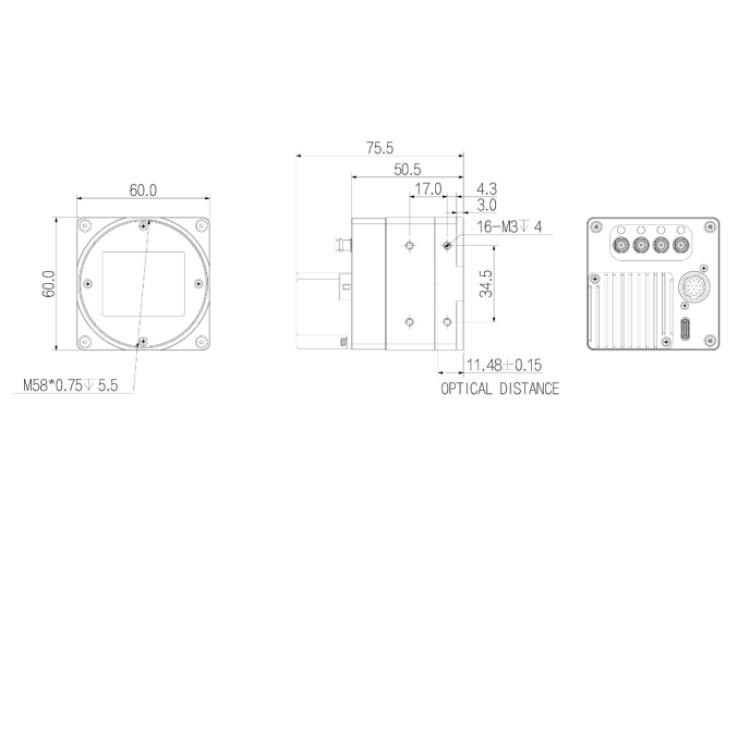

AX0657MP4-150 华睿科技6500万像素全局快门71fps CXP-12接口AX系列黑白大面阵相机 结构尺寸图（mm）

AX0657MP4-150 华睿科技6500万像素全局快门71fps CXP-12接口AX系列黑白大面阵相机 技术参数

型号 AX0657MP4-150

基本参数

传感器 GMAX3265

传感器类型 29.9 mm × 22.4 mm CMOS

快门类型 Global

分辨率 9344 × 7000

帧率 71 fps

位深 10

黑白/彩色 黑白

像元 3.2 μm × 3.2 μm

图像参数

像素 65 MP

信噪比 40 dB

动态范围 66 dB

图像格式 Mono8/10/12

Binning 支持

ROI 支持

X翻转 支持

Y翻转 支持

增益 模拟增益: 1.0x ~ 4.8x，数字增益: 1x ~ 32x

伽马 范围0～4，支持LUT

快门曝光 27 μs～15 s

图像采集模式 软件触发/硬件触发/自由运行

SPC 支持

性能参数 配置通道 支持2组用户自定义配置保存

接口参数

接口 CXP-12

GPIO接口 3路光耦隔离输入、3路光耦隔离输出；

镜头接口 M58 × 0.75

电源参数

供电方式 通过 12 芯 Hirose 接口直流供电，供电电压 DC24V，支持 PoCXP

功耗 13 W

结构参数

产品尺寸 60 mm × 60 mm × 50.5 mm (不含镜头座和后壳接口)

净重 328 g

环境参数

储存温度 -30℃～+80℃

工作温度 0℃～+40℃
