XHJ-CW-GA-HK3-022H（标配）

海康威视22路经济型道路交通信号控制机

XHJ-CW-GA-HK3-022H（标配）交通信号控制机是基于ARM9系列32位芯片控制的交通信号控制机，具有较强的控制和通信功能，其硬件电路和软件设计都采用了模块化设计的思想。操作系统采用自裁减的嵌入式Linux系统，并配备了网络接口，可支持远程维护及程序在线升级。

信号机机体主要由控制主机、配电单元和机柜组成。控制主机主要包括主控板、灯控板、黄闪板、控制和显示面板，由总线连接在一起。

本信号机具备手动控制、无线遥控、多时段控制、绿波控制、感应控制、公交优先等多种控制方式，可通过网络接口与指挥中心实现远程控制和管理。

XHJ-CW-GA-HK3-022H（标配） 海康威视22路经济型道路交通信号控制机 产品描述：

物料代码：305800645 XHJ-CW-GA-HK3-022H（标配）  经济型道路交通信号控制机，支持22路灯控输出，含落地机箱

XHJ-CW-GA-HK3-022H（标配） 海康威视22路经济型道路交通信号控制机 主要特性：

采用先的进的ARM9系列32位芯片，提供强大的计算与通讯能力；

模块化设计，安装和维护方便；

采用可控硅控制信号灯，设备运行稳定；

采用开放性、标准化通信协议，方便扩展；

配备控制和显示面板，可进行信号机状态的实时监控和方案手动调整；

对通信、灯具等外部设备的工作状态自动监控和记录，发生故障自动告警并可自动采取相应的处理措施；

具备独立硬件黄闪控制板，不依靠程序控制，提高安全性；

采用GPS授时的方式保证系统的精确时钟。

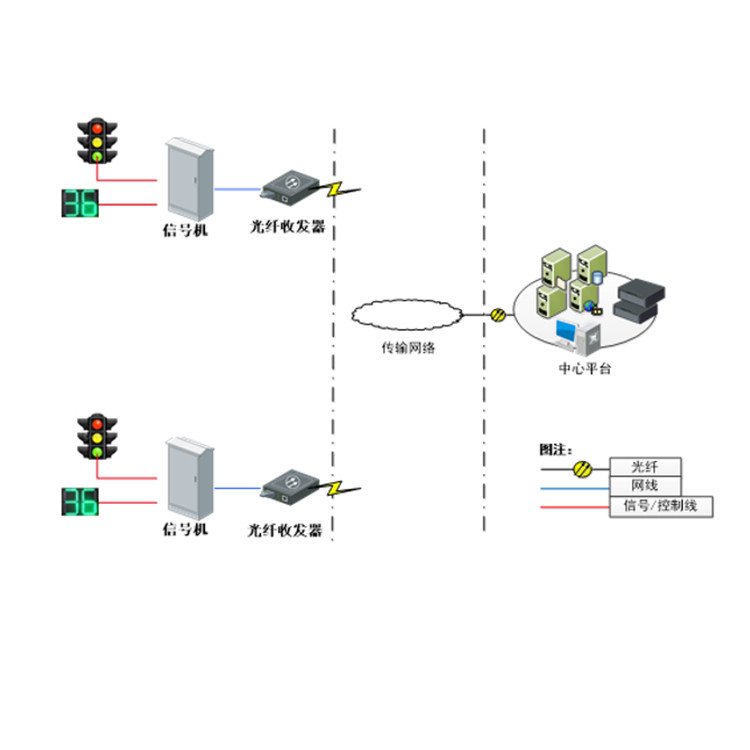

XHJ-CW-GA-HK3-022H（标配） 海康威视22路经济型道路交通信号控制机 典型应用：

XHJ-CW-GA-HK3-022H（标配） 海康威视22路经济型道路交通信号控制机 技术参数：

项目 参数

信号灯输出 支持22路独立控制输出，单通道带载能力800W

车检板 0个

灯控板 2个

机柜 1个

GPS接口 1个，可接收GPS卫星信号进行实时校时

通讯协议 支持NTCIP通信协议

网络接口 1个百兆网络接口

其他接口 2个RS232接口，2个RS485接口，1个USB口

外部输入 支持8路行人按钮输入

无线遥控接口 提供无线遥控器接入

工作电压 AC220V±44V，50Hz±2Hz

工作环境温度 -40℃～+70℃

工作环境湿度 45%~95%，无凝结

功耗 <35W

绝缘强度 ＞100MΩ

防护等级 IP54（机柜）

结构尺寸 控制主机：482.5mm(宽)×221mm(高)×290mm

控制机（含机柜）：600mm（宽）×1084mm(高)×450mm（深）

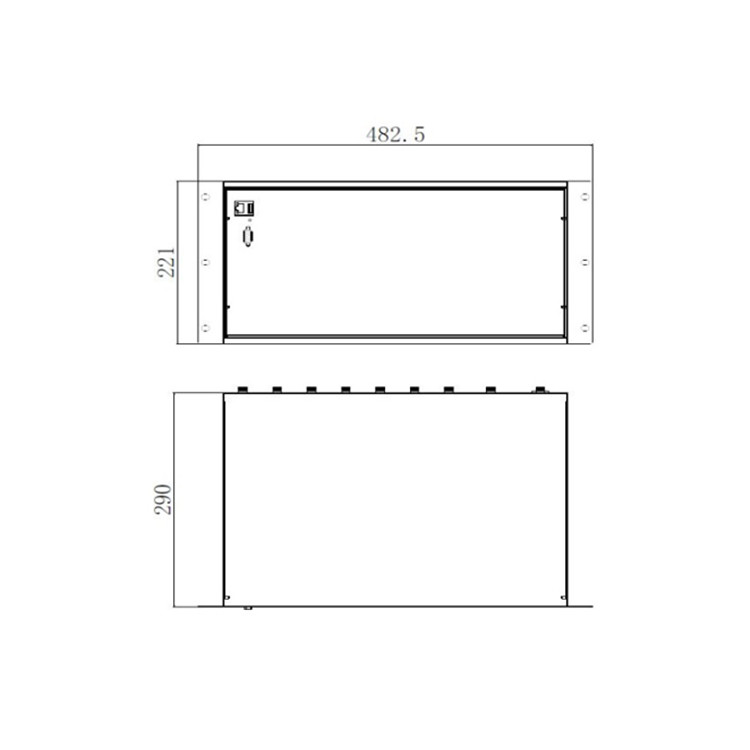

XHJ-CW-GA-HK3-022H（标配） 海康威视22路经济型道路交通信号控制机 外形结构图：
